Animation Studio: clipes, curvas e bake

Revisão Dev

Disponível no Astra Dev 0.2.9-dev.bake.20261008.5, code 21, instalado e conferido em aparelho em 09/10/2026. O download público continua no APK 0.2.3. Este guia documenta um recorte funcional de B4; B4, IK, retargeting e equivalência com os pacotes de referência continuam abertos.

Um recurso para objetos animáveis

Um clipe AECLIP 2 pertence ao projeto, separado do modelo importado. Bindings identificam o dono, caminhos relativos e, quando disponível, o GUID do nó importado. Trilhas tipadas animam posição, rotação, escala e morphs. Mecanismos, objetos e hierarquias com skin usam o mesmo avaliador; não é necessário ser um jogador.

O preview do Studio é temporário. Fechar ou trocar de contexto restaura a pose autorada; salvar o clipe não grava a pose de preview como transformação da cena. Um recurso novo não é atribuído automaticamente a um estado do Animator: escolha-o no estado que deve reproduzi-lo.

Criar, editar e conferir

1. Selecione o objeto e abra o Animation Studio pelo atalho de animação do viewport.
2. Em Clipe, crie um recurso editável ou use Extrair da fonte. Extração mantém o arquivo importado intacto.
3. Escolha alvo e propriedade; insira poses/chaves. Chaves mostra tempos; Curvas mostra valores e tangentes.
4. Selecione uma ou várias chaves para mover, escalar no tempo, copiar, recortar, colar, inserir ou excluir. Rotações agrupadas preservam os componentes da pose.
5. Use scrub e reprodução para conferir; Undo/Redo restaura operações de autoria. Salve, encerre e reabra para conferir os recursos persistidos.

Curvas oferecem interpolação constante/linear/cúbica, tangentes e pesos. Euler conserva voltas por eixo; Quaternion interpola orientações; Progressivo acrescenta progressão angular derivada das poses. Converter sem bake só é permitido quando a operação preserva o comportamento suportado; perda de voltas/curvas é recusada.

Bake e redução

Selecione uma trilha e abra Edição → Bake e redução. A faixa inferior substitui temporariamente o transporte e mantém viewport e curva visíveis. Feche no × inferior para voltar à reprodução.

Ajuste	Efeito
Amostras/s	Grade inicial de 1 a 240; tempos autorados, extremos e refinamento também entram na amostragem. Padrão 60.
Erro	Tolerância finita e positiva; graus para rotação e unidades do canal nos demais casos. Padrão 0,01.
Formato	Preservar, Quaternion ou Progressivo. Não altera propriedades que não sejam rotação.
Redução	Ligada elimina poses redundantes dentro da verificação; desligada mantém as poses amostradas.
Aplicar	Publica a trilha convertida em um passo do histórico; exibe chaves antes/depois, poses, maior erro medido e pontos verificados.

O relatório pertence à revisão e à trilha avaliadas. Mudar a trilha ou usar Undo/Redo remove os números antigos. A taxa é configuração da operação, não uma promessa de FPS nem o número final de chaves. A configuração retorna aos padrões ao reabrir o Studio; o resultado convertido permanece no recurso.

O backend usa o avaliador real da engine, inclui extremos de curvas ponderadas e vizinhanças de degraus, refina rotações com múltiplas voltas, reduz e verifica o candidato antes da publicação. Erro excessivo ou orçamento excedido recusa a operação inteira. A tolerância é verificada nos pontos amostrados, não certificada matematicamente para todo instante possível.

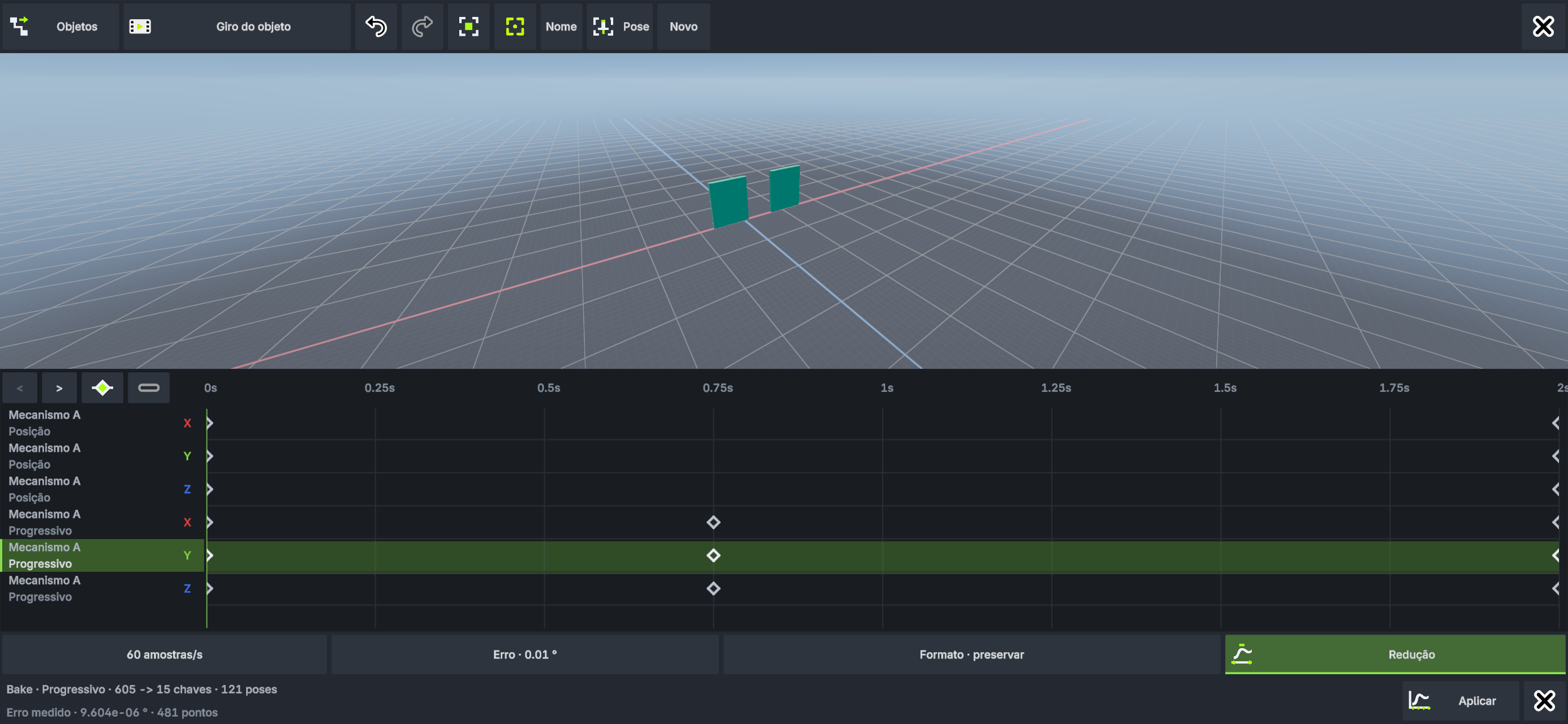

No aparelho, desligar a redução gerou 605 chaves; ligá-la reduziu para 15, com 121 poses, 481 pontos e erro exibido de aproximadamente 0,0000096°. Esses números são desse clipe de teste, não de todos os recursos.

Autoria pela API C#

No IDE: Modelos de código → Ferramenta de animação → Recompilar projeto → Ferramentas do editor. Métodos públicos estáticos com assinatura void Nome(EditorContext editor) e atributo [EditorCommand("Rótulo")] entram no catálogo da geração compilada/publicada. Falha de compilação mantém a geração anterior. Não exige Behavior nem Play.

using System.Linq;
using Astra.Editor;

public static class Ferramentas
{
    [EditorCommand("Criar duas voltas")]
    public static void Criar(EditorContext editor)
    {
        var guid = editor.CreateClip(editor.SelectedObject, 2, ClipRotation.Euler);
        using var edit = editor.BeginClip(guid);
        var rotation = edit.Snapshot.Tracks.Single(t => t.Property == ClipProperty.Rotation);
        for (var frame = 0; frame <= 60; ++frame)
            edit.PutPose(rotation.Id, frame / 30f, new float[] { 0, frame * 12, 0 });
        var report = edit.Bake(rotation.Id, new ClipBakeSettings(
            SampleRate: 2, Tolerance: .01, Reduce: true,
            Rotation: ClipRotation.Quaternion));
        edit.SetName("Duas voltas");
        edit.Commit();
    }
}

O exemplo separa criação, rascunho, operação e publicação. Na sonda executada no Android, 61 poses Euler / 183 chaves escalares resultaram em 8 poses Quaternion / 32 chaves, preservando as duas voltas na reprodução.

API	Contrato
EditorContext.SelectedObject, Clips, ImportedClips	Seleção e catálogos reais, sem exigir o painel aberto.
CreateClip / ExtractClip	Criação ou extração com GUID e histórico; fonte preservada.
BeginClip / InspectClip	Rascunho isolado e snapshot tipado; revisão vencida é recusada.
AddTrack / RemoveTrack	Alvo e propriedade tipados; caminhos relativos canônicos.
PutKey / SplitKey / EraseKey / PutPose	Valores, IDs, tangentes, pesos e agrupamento de rotação efetivos.
Retime / Reverse / Crop / SetRotation	Transformação das curvas, com recusa de conversão incompatível.
Copy / Paste / TransformSelection / EraseSelection	Clipboard com ownership e edição de seleção.
Sample / SampleCurve	Avaliação nativa compartilhada com runtime; rotação retorna Quaternion XYZW.
Bake / Commit / Dispose	Bake altera o rascunho; Commit publica; Dispose descarta o não publicado.

ClipBakeSettings expõe SampleRate (60), Tolerance (0,01), Reduce (true), Rotation (null preserva), VerificationSteps (4, entre 2 e 16) e MaximumFrames (16384, entre 2 e 65536). ClipBakeReport retorna InputKeys, OutputKeys, SampledFrames, VerifiedSamples e MaximumError. Os limites de avaliações/comparações continuam efetivos mesmo aumentando MaximumFrames.

Tempo é em segundos, tangentes em valor/segundo e pesos em fração do segmento. PutPose recebe Quaternion XYZW ou Euler em graus; Progressivo deriva seu quinto canal. Morphs têm até 64 componentes. ClipBindingPath.Join codifica nomes com barra para não confundir nome e caminho.

Lifecycle, persistência e erros

Comandos são síncronos e executam na thread do editor, em Edit. Contexto, rascunhos e clipboards deixam de ser válidos após a invocação; uso tardio ou em outra thread é recusado. Existem até oito rascunhos e oito clipboards, com orçamentos separados de 262144 chaves. Cada criação/extração/Commit é uma transação própria; uma exceção posterior não desfaz publicações já concluídas. Use Undo para revertê-las.

AECLIP conserva IDs e revisão; Undo restaura dados sem fazer o alocador reutilizar identidades. Snapshots são inspeção, não uma segunda fonte de verdade. A ABI de autoria 2 acrescenta Bake mantendo o prefixo da ABI 1; um host antigo pode usar os comandos anteriores e recusa Bake com diagnóstico. APK/SDK devem ser atualizados juntos.

Evidência e limites

• Host: 27/27 cenários direcionados, build SDK Release e integração C# com ponte nativa ABI 1/2.
• Android: code 21 instalado com hash igual ao APK local; edição por toque, bake, redução, Undo/Redo e comando C# publicados pelo IDE.
• Reprodução: 477/477 quadros examinados em 16 folhas ordenadas, com PTS/hashes; mecanismo A animado e B imóvel. Preview curto não mede FPS sustentado, latência ou temperatura.
• Salvar/reabrir: os recursos produzidos pela UI e pela API permaneceram byte a byte iguais após encerrar e reabrir. Fonte GLB preservada.

Permanecem pendentes: conversão Quaternion/Progressivo → Euler com ramo/eixos explícitos; bake de FK/IK/root motion; jobs de bake com progresso/cancelamento na UI; camadas de autoria/mute/solo; eventos, markers, drivers e propriedades arbitrárias; gizmos de pose/auto-key/espelho; merge de reimportação e biblioteca de pacotes. SourceOverride isolado não é política completa de merge. Não há equivalência completa com UMotion/FinalIK nem assets desses pacotes convertidos nesta entrega. BoZo permanece excluído.

Referências e adaptação

Unity 6000.0: AnimationUtility.SetEditorCurve fundamenta edição por API independente da janela; Godot 4.5: Animation.optimize fundamenta redução configurável por precisão. A Astra aplica esses princípios ao recurso revisionado, sampler e histórico próprios, com uma faixa contextual adequada ao toque. O manual UMotion Pro 1.29p04 fornecido foi estudado para curvas, modos de rotação e exportação; seu núcleo Unity não é o backend Android.
